環境配慮型視線誘導標『差込式木製デリネータ』

「差込式木製デリネーター」のご紹介


環境への配慮 --間伐材利用のメリット--

1.持続可能な資源調達
2.自然共生型社会実現への貢献
3.資源循環型社会実現への貢献
4.低炭素社会実現への貢献
健全な山の育成に欠かせない「間伐」。
間伐材を利用することは、(山)陸と海の豊かさも守ることにつながります。

特徴

1.塗料による耐候性、防腐性
2.景観色 3色対応
3.施工性抜群!
4.既存のデリネーターをさや管として利用
(新規の場合は、VP-75を利用)

製品規格

種別支柱の長さ/径さや管の根入れ長さや管のGLからの高さ
土中用1,150mm/φ60mm600mm90mm
コン中用1,150mm/φ60mm300mm40mm
歩車道境界ブロック用900mm/φ60mmブロックの種別による
(250~350mm)
ブロックの種別による
(240~320mm)
その他1,150mm/φ60mmさや管に本体が200mm以上挿入できる高さ


塗装規格

樹脂種別色彩耐候性
景観色セラミック変性シリコン樹脂オフグレー(25-70A)
ダークブラウン(19-20B)
耐候形1種
クリア色セラミック系アクリルシリコン樹脂クリア色(木肌)耐候形1種相当(メーカー測定)

※耐候形1種は、キセノンランプ促進耐候性試験で2500時間経過後、光沢保持率が80%以上であることが条件となります。


(お願い)木材利用促進のためにも、早期の取替を推奨致します。

保有特許・登録・受賞歴

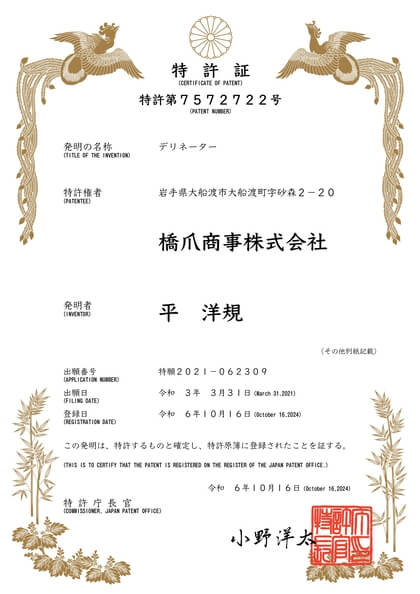

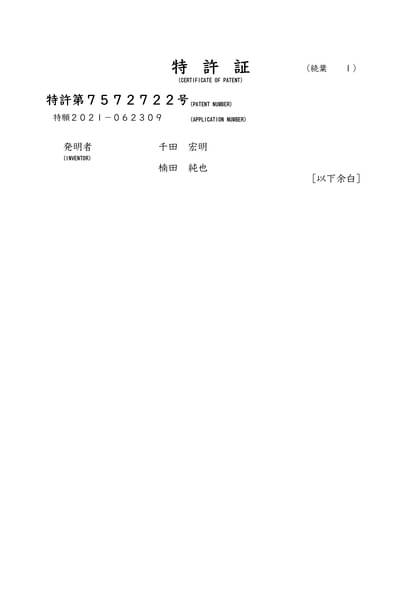

特許

 令和3年3月に、特許、並びに意匠を出願しております。


出願番号:特願2021-062309
件  名:デリネーター(出願段階)
出 願 日:令和3年3月31日

公開番号:特開2022-157849(P2022-157849A)
公 開 日:令和4年10月14日


意匠

 令和3年3月から意匠出願しておりました「視線誘導標」について、意匠登録されました。


登録番号:登録第1703565号
意匠に係る
物品等:
視線誘導標
登 録 日:令和3年12月14日
出願番号:意願2021-006911
件  名:視線誘導標(出願段階)
出 願 日:令和3年3月31日


岩手県内製造建設資材の登録

 令和4年5月18日に登録されました。(登録番号:410番)



岩手県再生資源利用認定製品の認定

 令和4年9月28日に認定されました。(登録番号:R4-1)

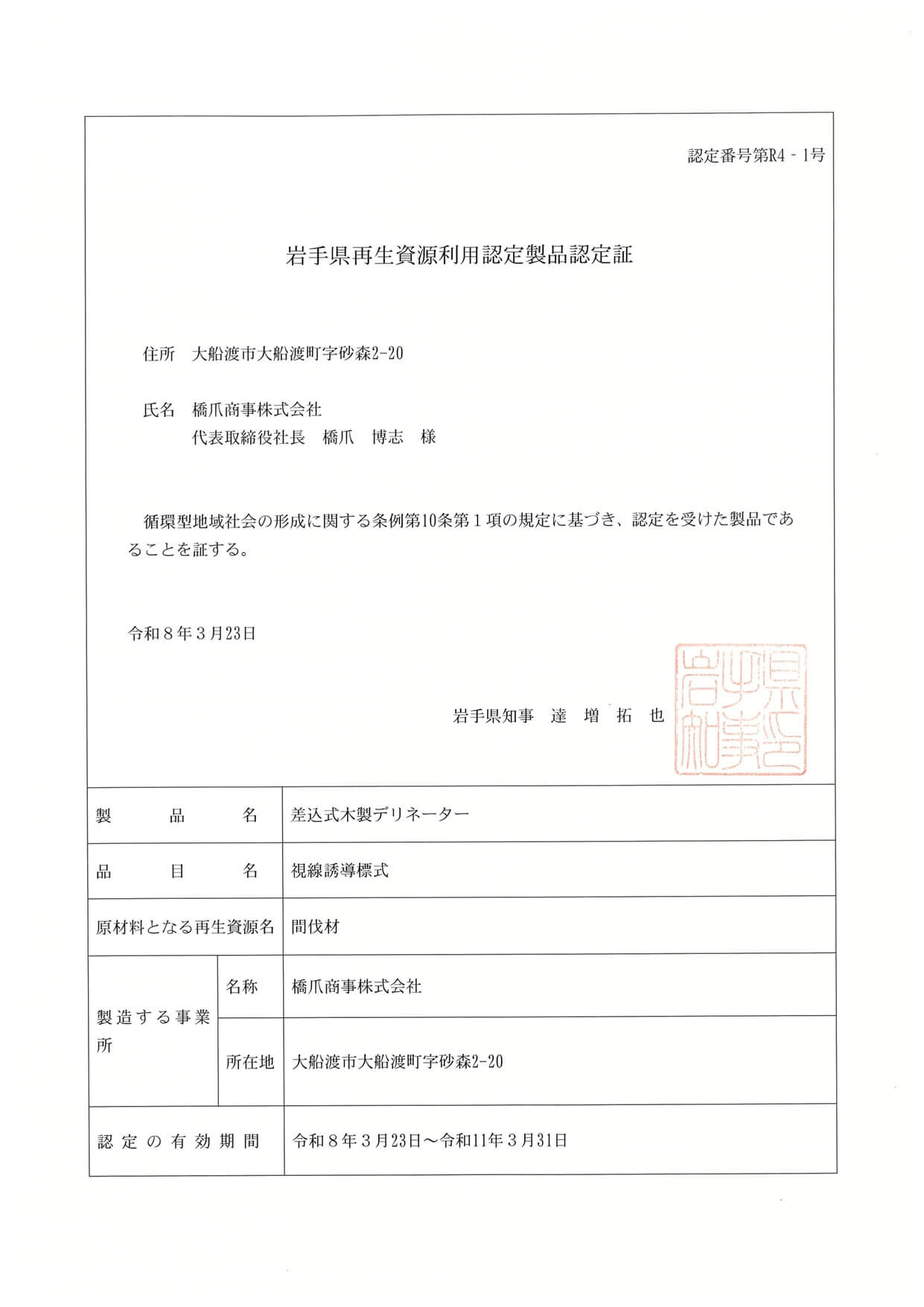

岩手県再生資源利用認定製品認定証


NETIS(新技術提供システム)

  検討中です。 ※令和3年4月現在



岩手県発明くふう展

 岩手県発明協会主催「第57回岩手県発明くふう展」において、《一般の部》で同展最高賞となる『特賞 東北経済産業局長賞』を受賞しました。



宮城県グリーン製品の認定

令和5年3月23日に認定されました。(登録番号:第250号)詳細はこちら

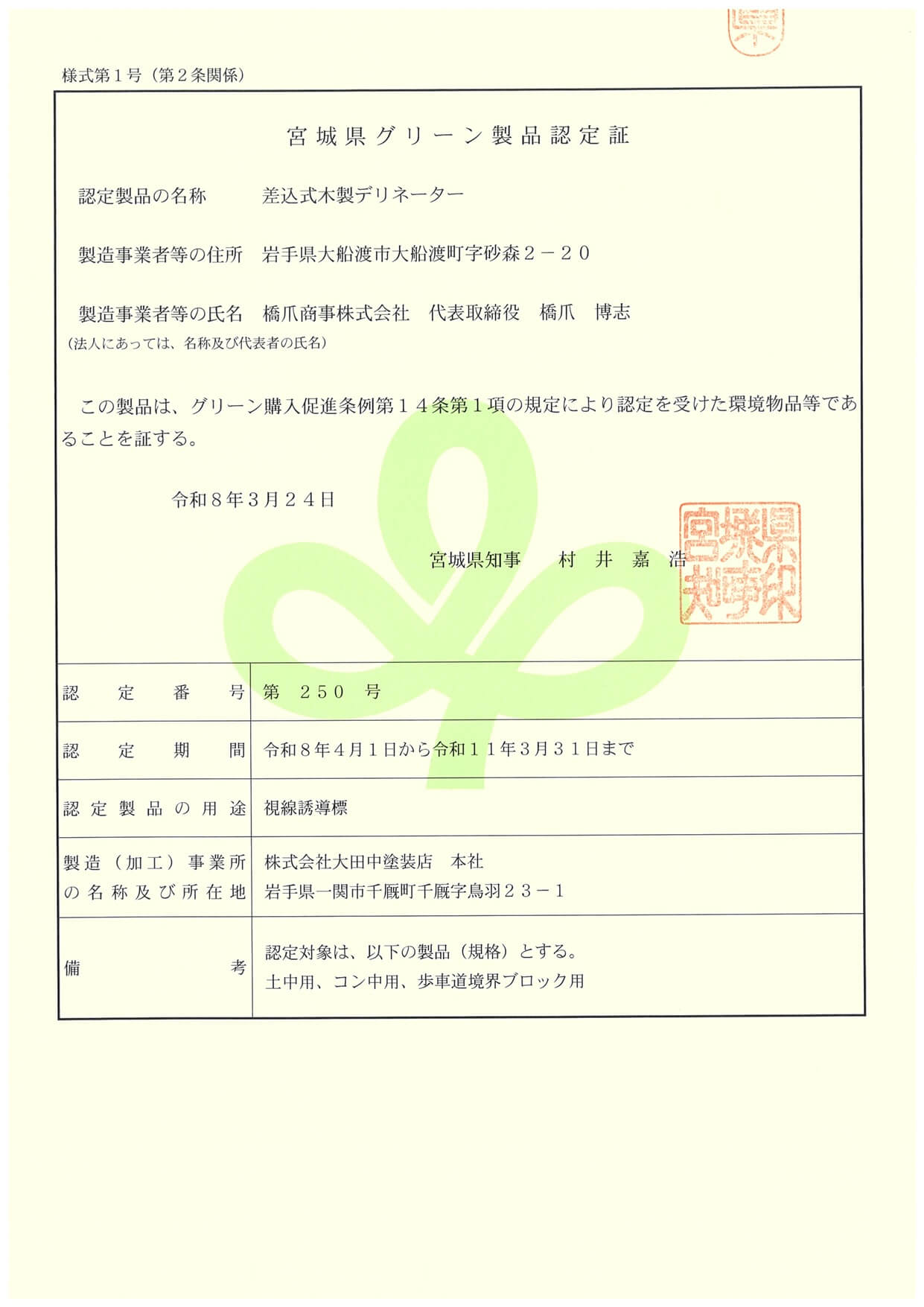

宮城県グリーン製品認定証

実績(事例)のご紹介


実績表

施工年月施工現場
令和3年6月国道107号線 岩手県気仙郡住田町地内(試験施工)
令和3年9月国道107号線 岩手県気仙郡住田町地内(道路維持)
令和3年10月笹森林道(林業専用道)新設工事
令和4年2月茶臼林道(林業専用道)新設工事
令和4年3月市道田茂山明神前線(道路維持) 岩手県大船渡市
令和4年3月小屋の沢林道改良・特殊修繕工事
令和4年4月市道高清水鶴巻線道路維持 岩手県大船渡市
令和4年6月森林管理道松橋線改築工事 岩手県岩泉町
令和4年8月一般国道396号ほか18路線道路維持修繕 岩手県盛岡市
令和4年11月北ノ沢林道新設工事
令和4年11月森林管理道平根線(第2工区)法面工事 岩手県大船渡市
令和5年1月森林管理道赤沢線(第1工区)法面工事 岩手県一関市
令和5年2月森林管理道赤沢線(第二工区)開設工事 岩手県一関市
令和5年3月道路維持業務 岩手県県南広域振興局管内
令和5年5月森林管理道平根線(第3工区)開設工事 岩手県大船渡市

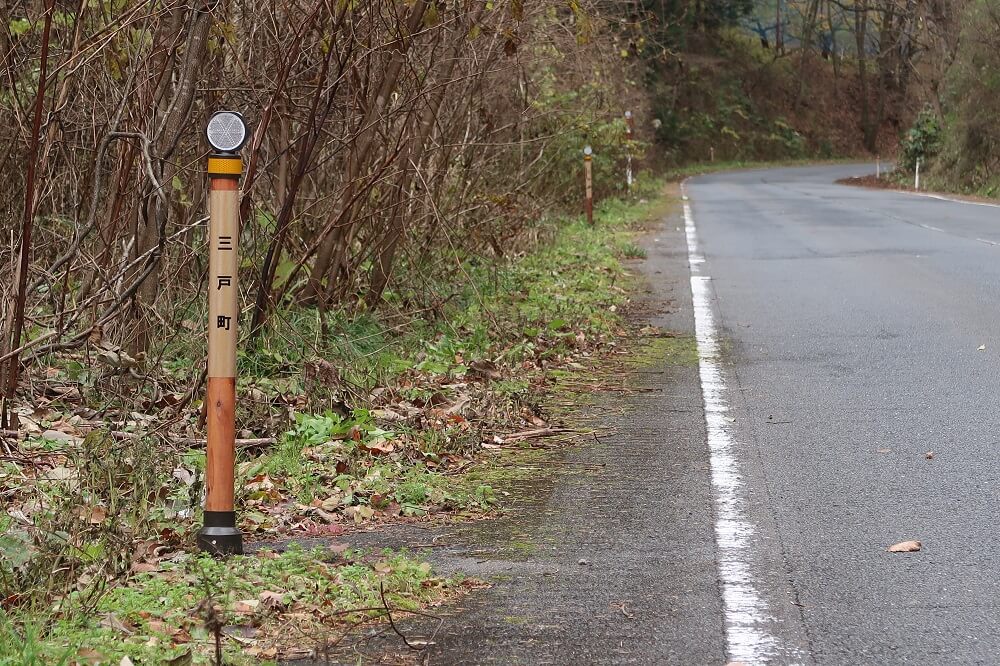

令和5年5月道路維持業務 青森県三戸郡三戸町管内
令和5年9月道路維持業務 岩手県沿岸広域振興局管内(岩手県宮古市)
令和5年9月道路維持業務 岩手県盛岡広域振興局管内(岩手県八幡平市)
令和5年10月二枚橋沢林道(林道専用道)新設工事
令和5年10月薬師沢林道(林業専用道)新設工事
令和5年10月本吉地区道路・河川海岸維持管理及び除融雪業務委託 宮城県気仙沼土木事務所
令和5年10月二ノ又林道(林業専用道)新設工事

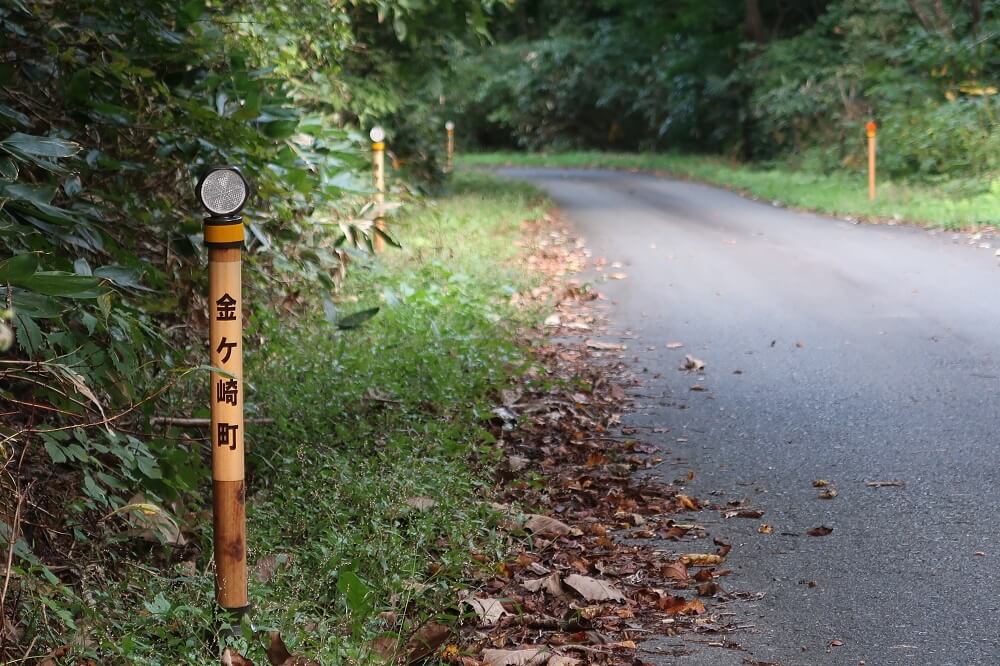

令和5年10月林道維持 岩手県金ケ崎町
令和5年11月
ユキトリ沢林道ほか新設・災害復旧工事
令和5年11月
本吉地区道路・河川海岸維持管理及び除融雪業務委託 宮城県気仙沼土木事務所

写真(画像をクリックすると、大きな画像が表示されます)

木製デリネーター オフグレー 木製デリネーター ダークブラウン

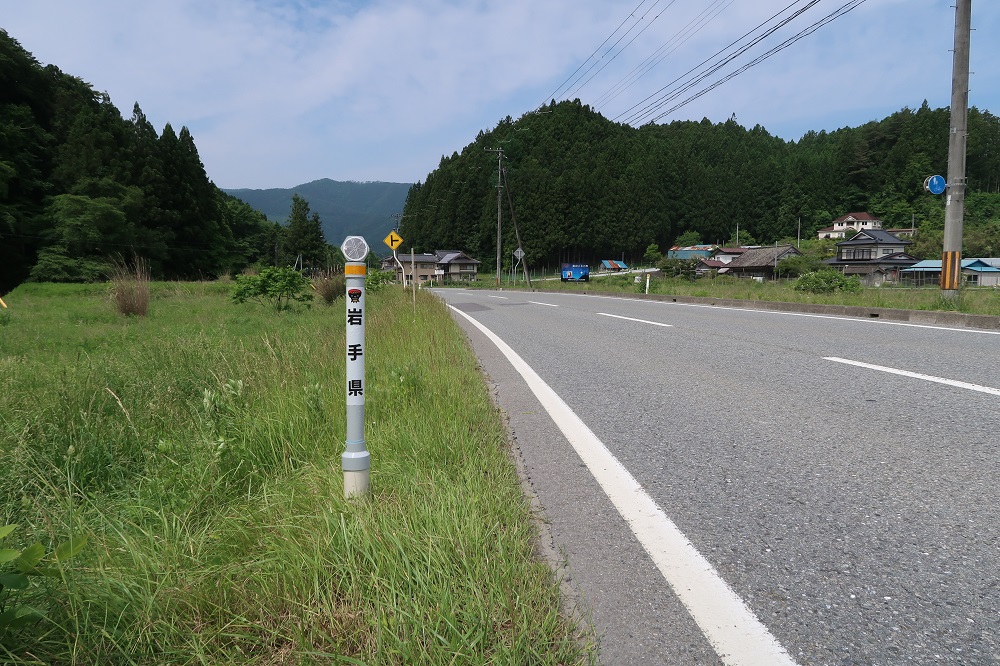

試験施工(色:オフグレー)

試験施工(色:ダークブラウン)

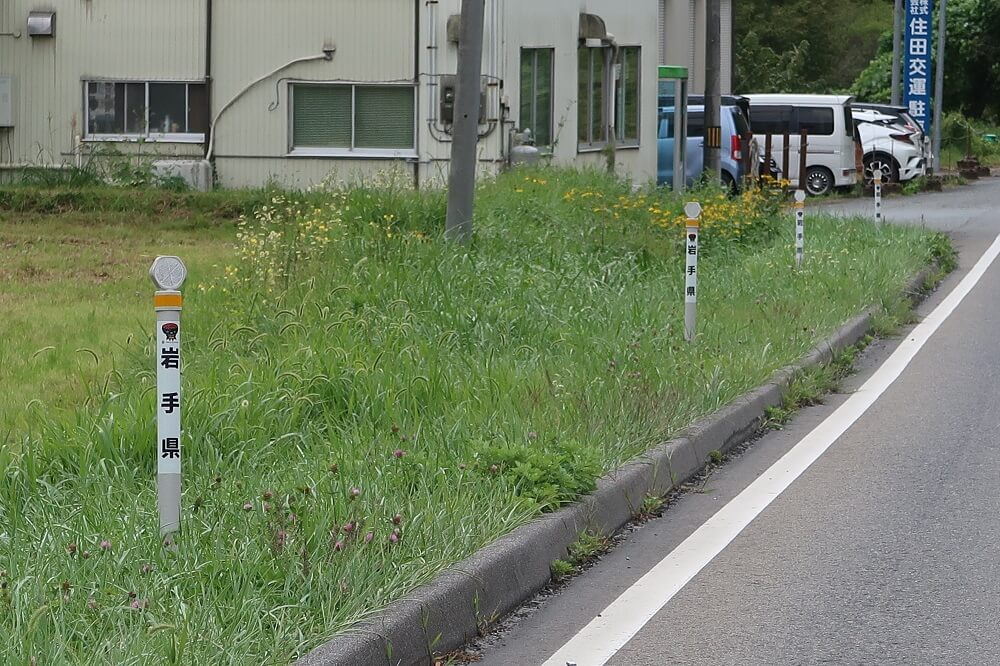

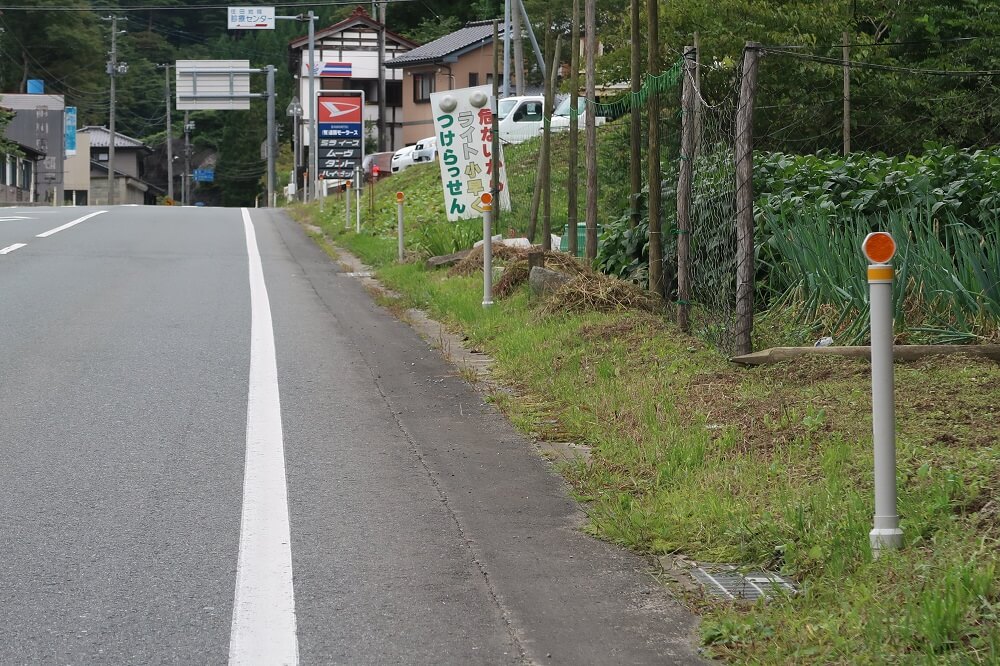

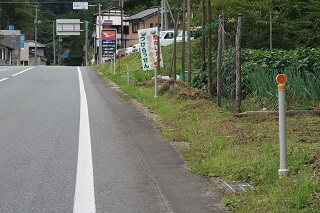

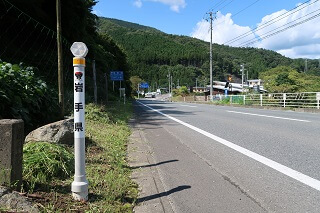

差込式木製デリネーター 国道107号岩手県住田町 世田米保育園前交差点付近 差込式木製デリネーター 国道107号岩手県住田町 世田米保育園前交差点付近

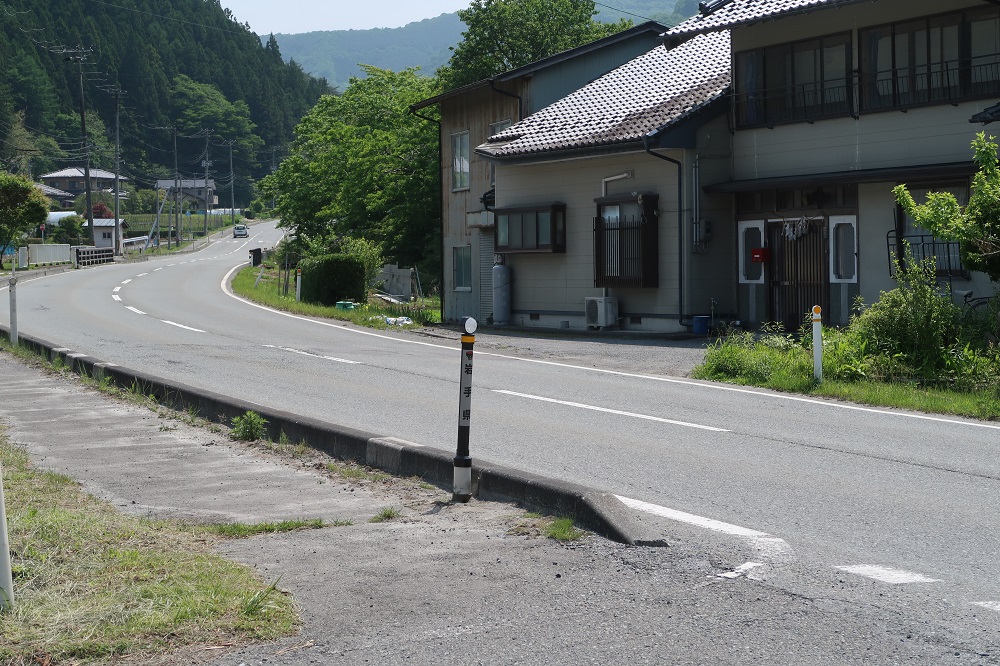

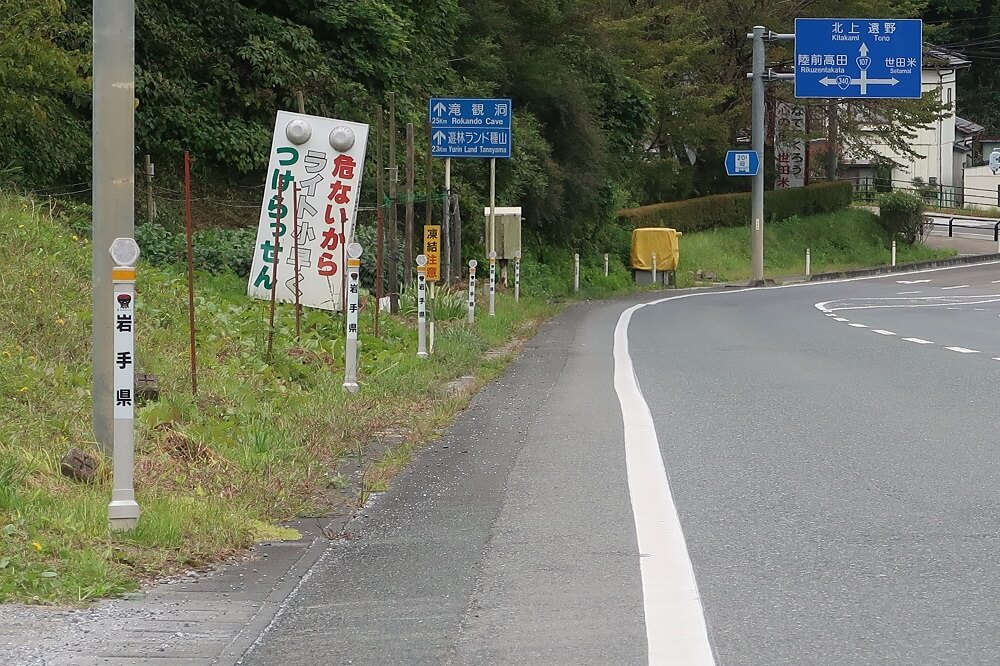

国道107号 住田町世田米保育園前交差点付近

国道107号 住田町世田米保育園前交差点付近

木製デリネーター オフグレー
国道107号 住田町世田米保育園前交差点付近

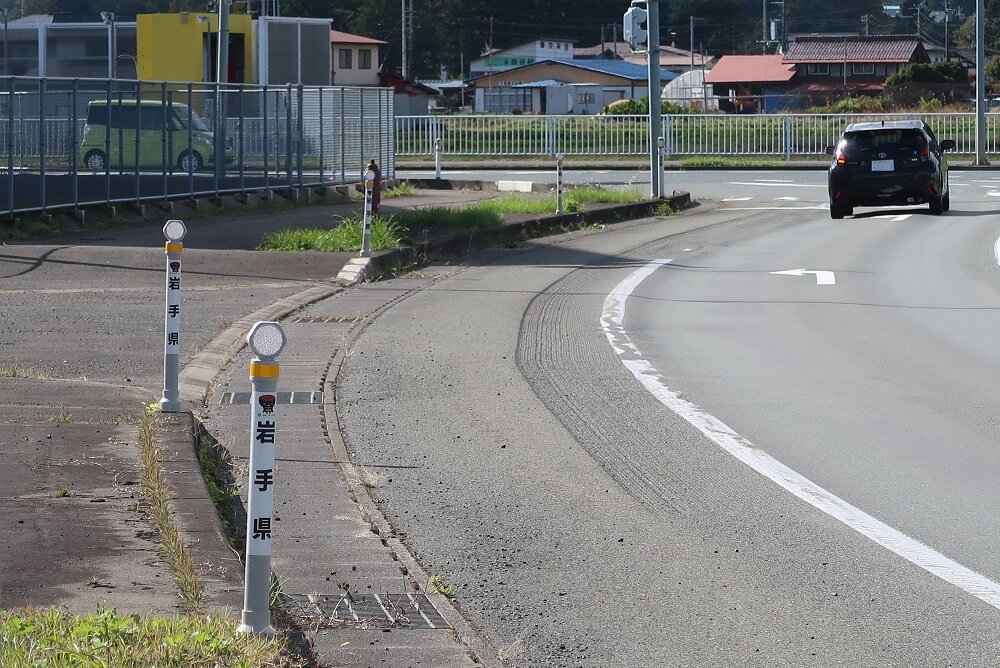

差込式木製デリネーター 国道107号岩手県住田町 世田米中学校付近 差込式木製デリネーター 国道107号岩手県住田町 世田米中学校付近
国道107号 住田町世田米中学校付近

国道107号 住田町世田米中学校付近

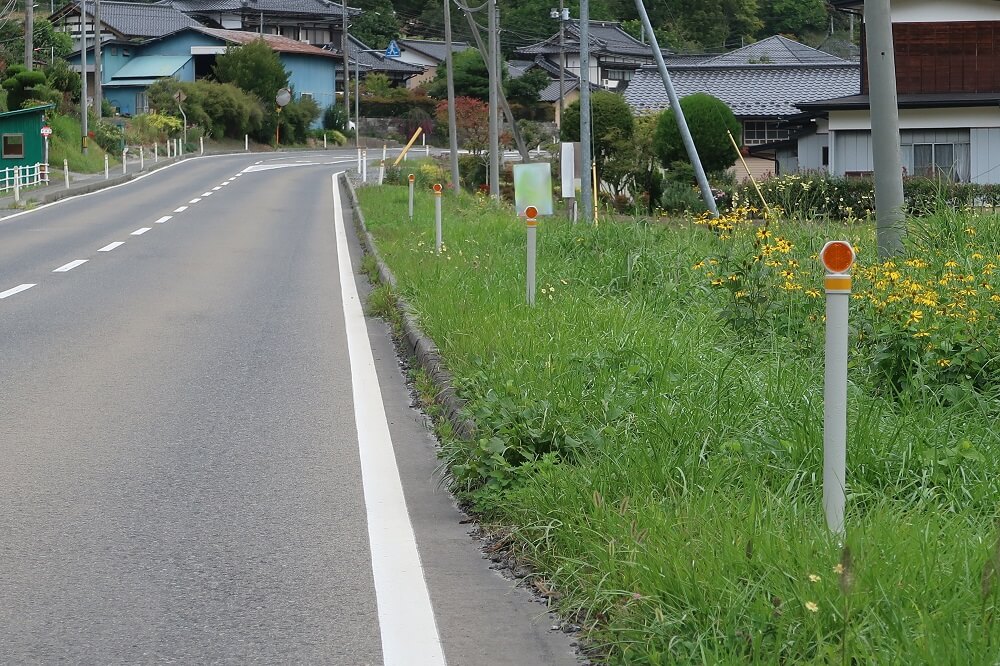

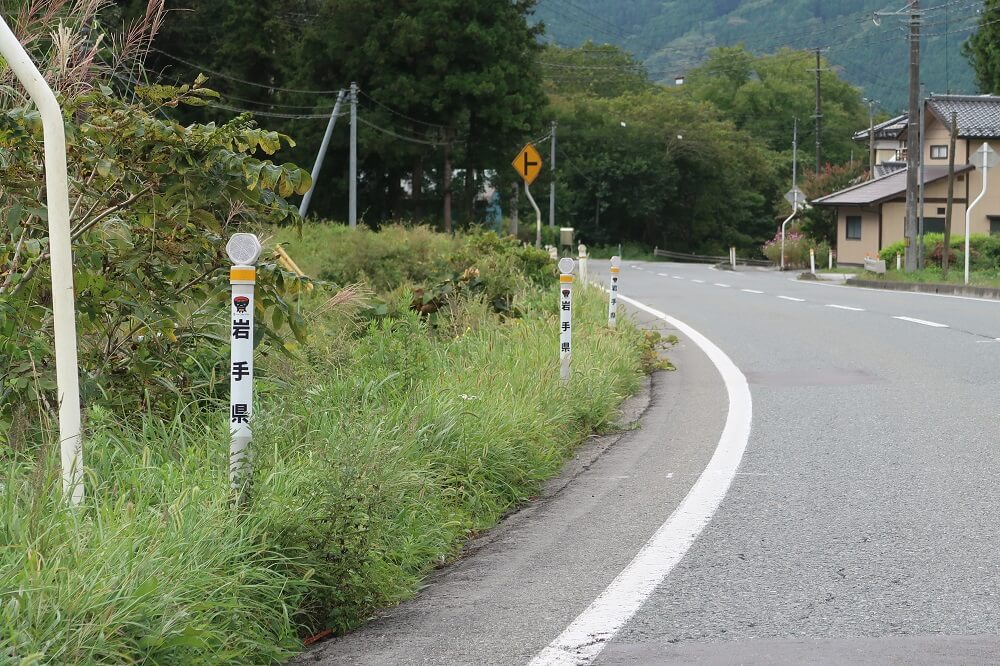

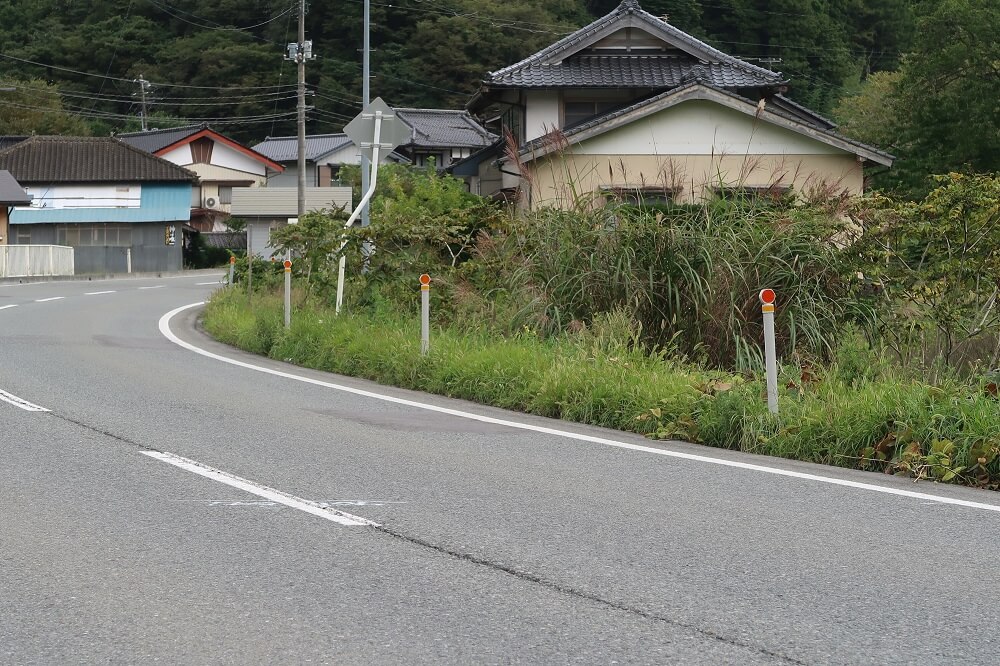

差込式木製デリネーター 国道107号岩手県住田町 中沢公民館付近 差込式木製デリネーター 国道107号岩手県住田町 中沢公民館付近
国道107号 住田町中沢公民館付近

国道107号 住田町中沢公民館付近

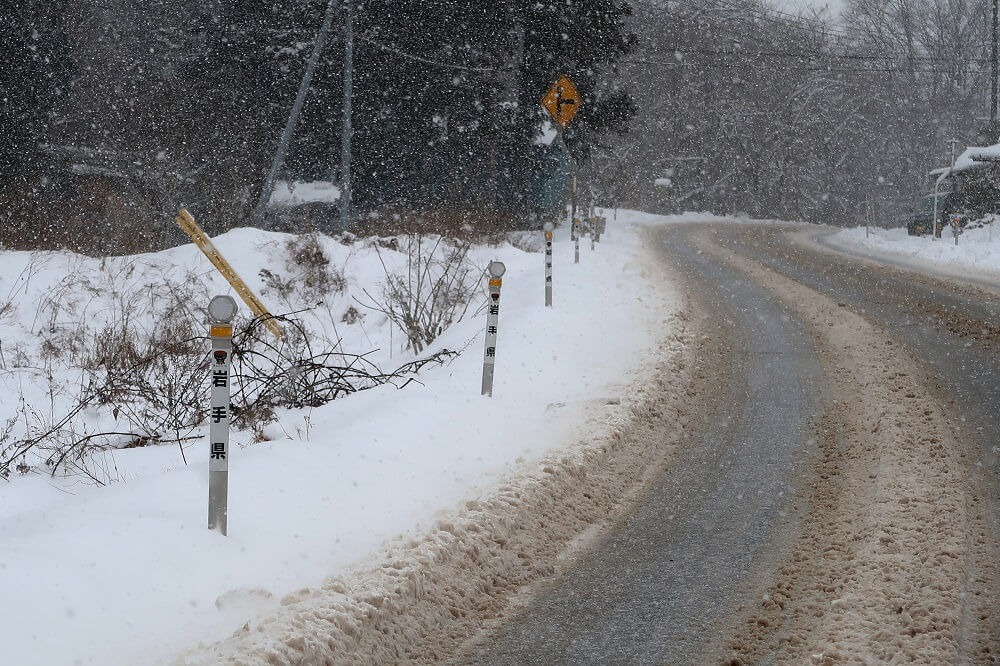

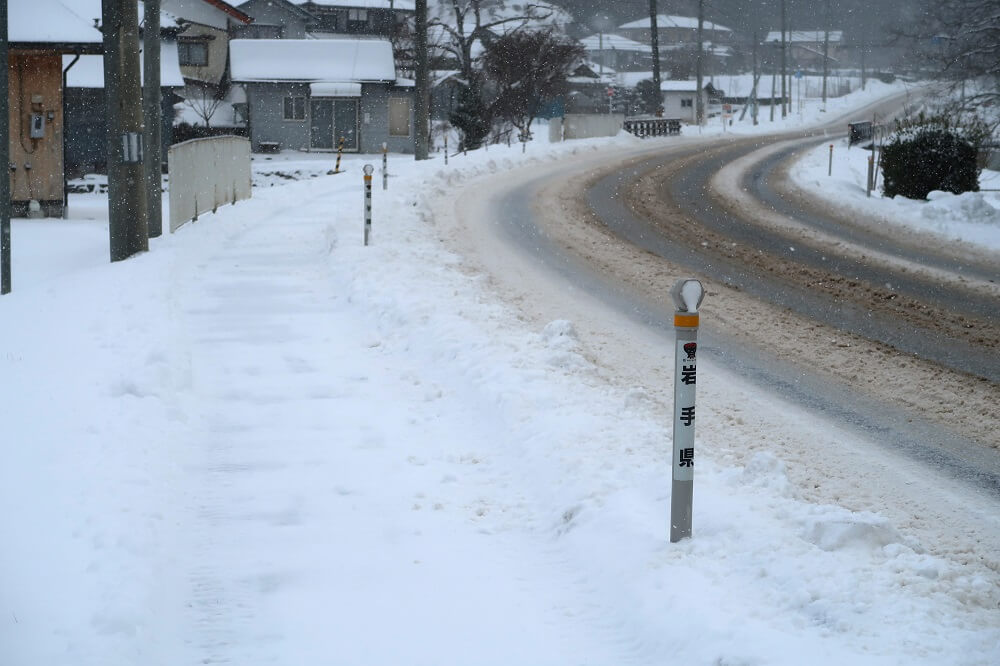

吹雪にも耐える差込式木製デリネーター 吹雪にも耐える差込式木製デリネーター 中沢公民館付近
国道107号 住田町中沢公民館付近

国道107号 住田町中沢公民館付近

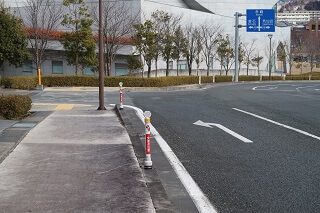

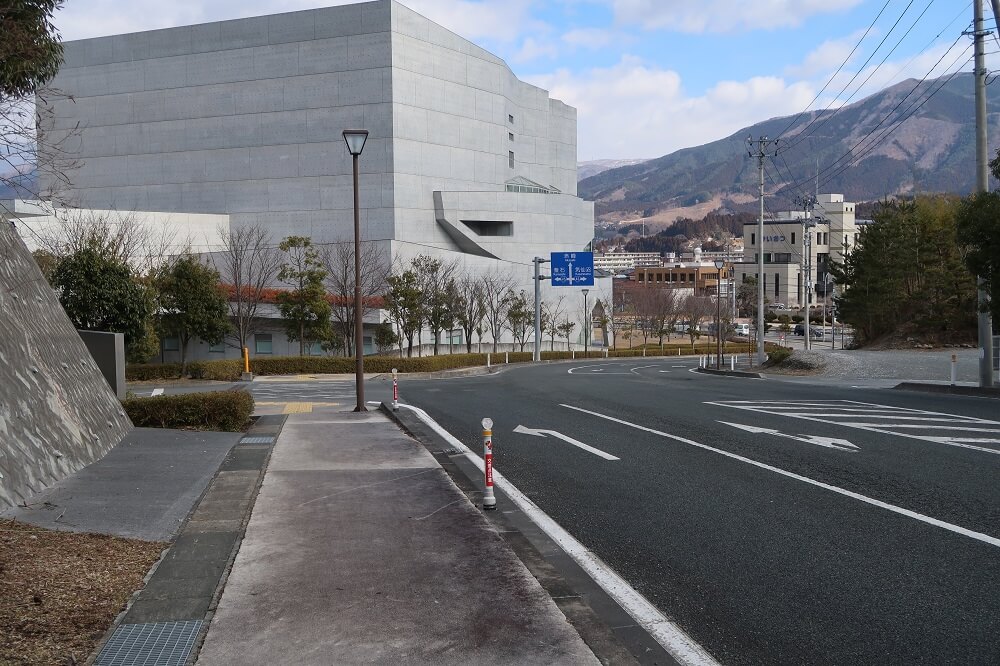

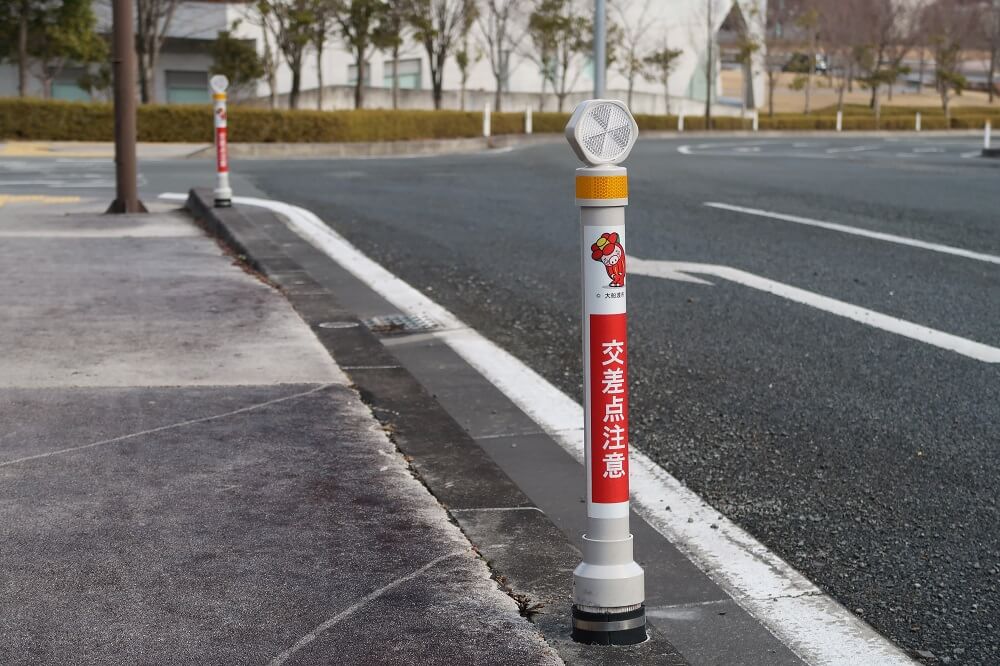

差込式木製デリネーター 大船渡市 市道田茂山明神前線 リアスホール駐車場入り口 差込式木製デリネーター 大船渡市 市道田茂山明神前線 リアスホール駐車場入り口

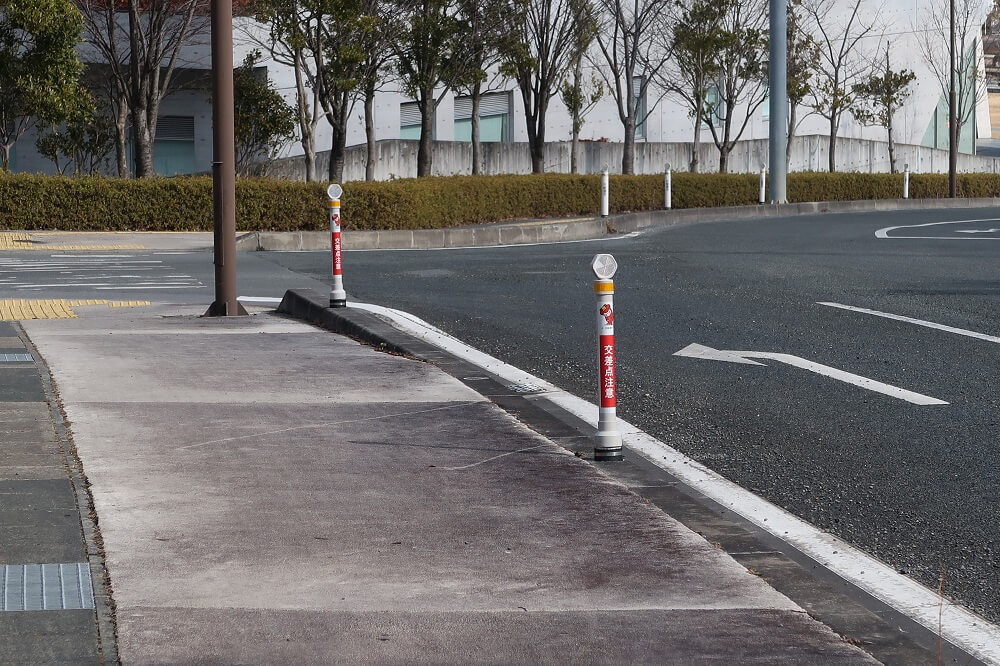

大船渡市 市道田茂山明神前線 リアスホール駐車場入り口

大船渡市 市道田茂山明神前線 リアスホール駐車場入り口

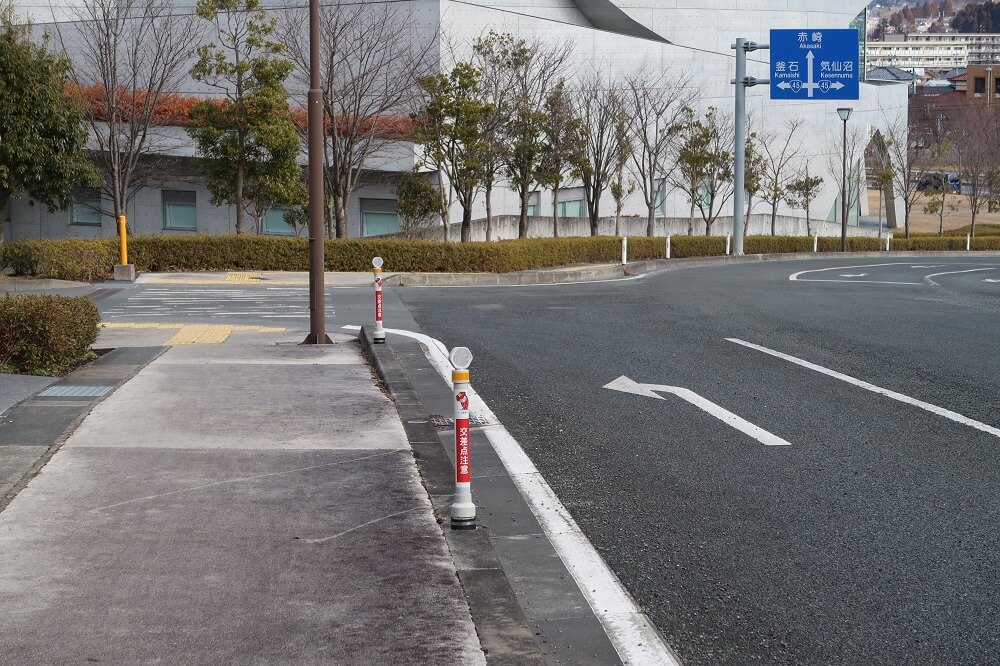

差込式木製デリネーター 大船渡市 市道田茂山明神前線 リアスホール駐車場入り口 差込式木製デリネーター 大船渡市 市道田茂山明神前線 リアスホール駐車場入り口

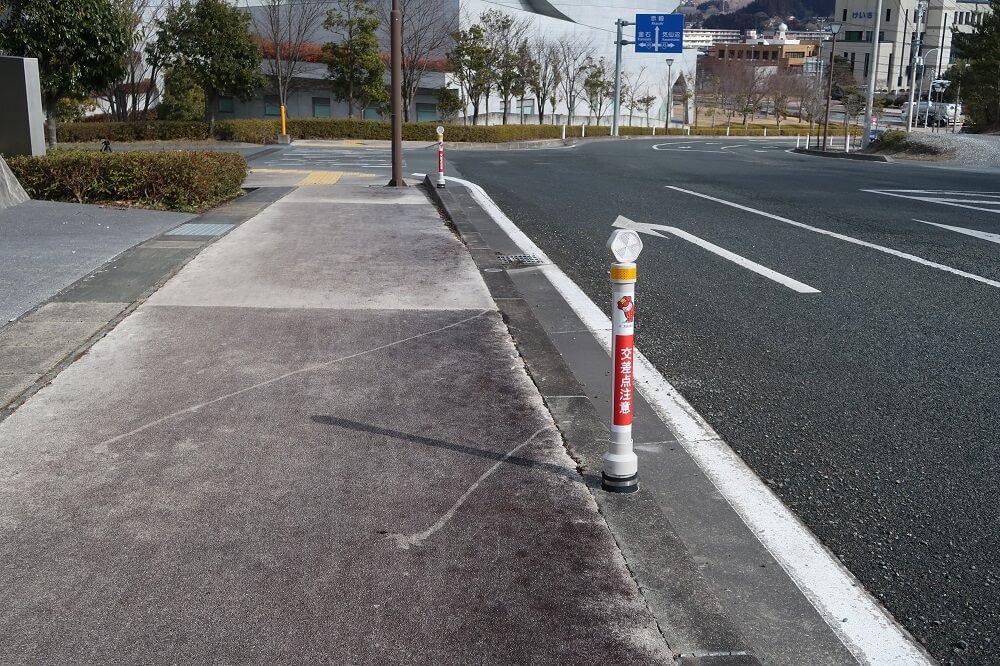

大船渡市 市道田茂山明神前線 リアスホール駐車場入り口

大船渡市 市道田茂山明神前線 リアスホール駐車場入り口

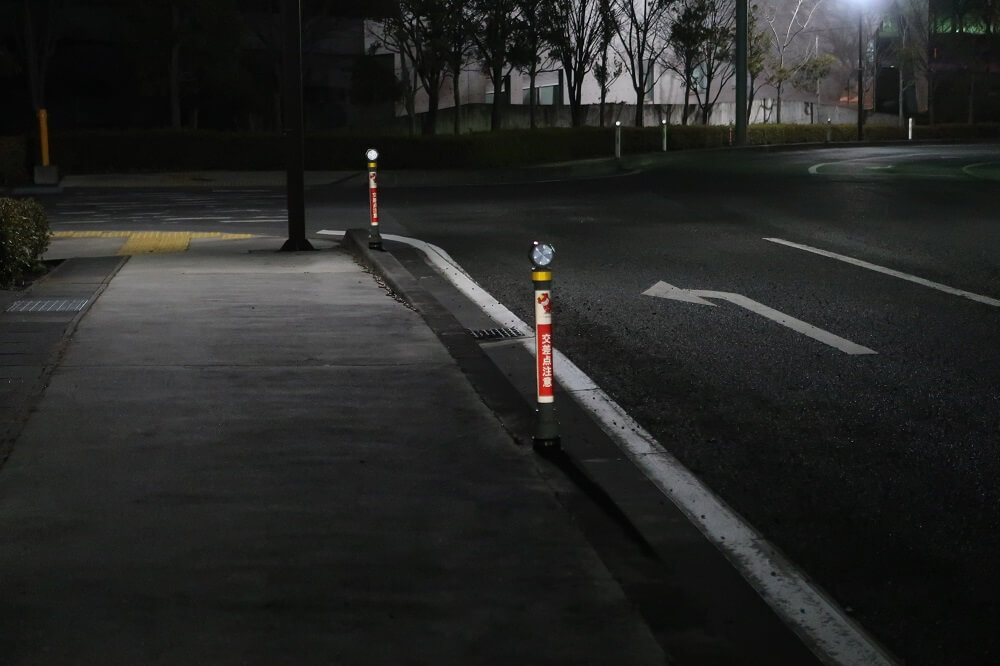

差込式木製デリネーター 昼間撮影 差込式木製デリネーター 夜間撮影
昼間撮影

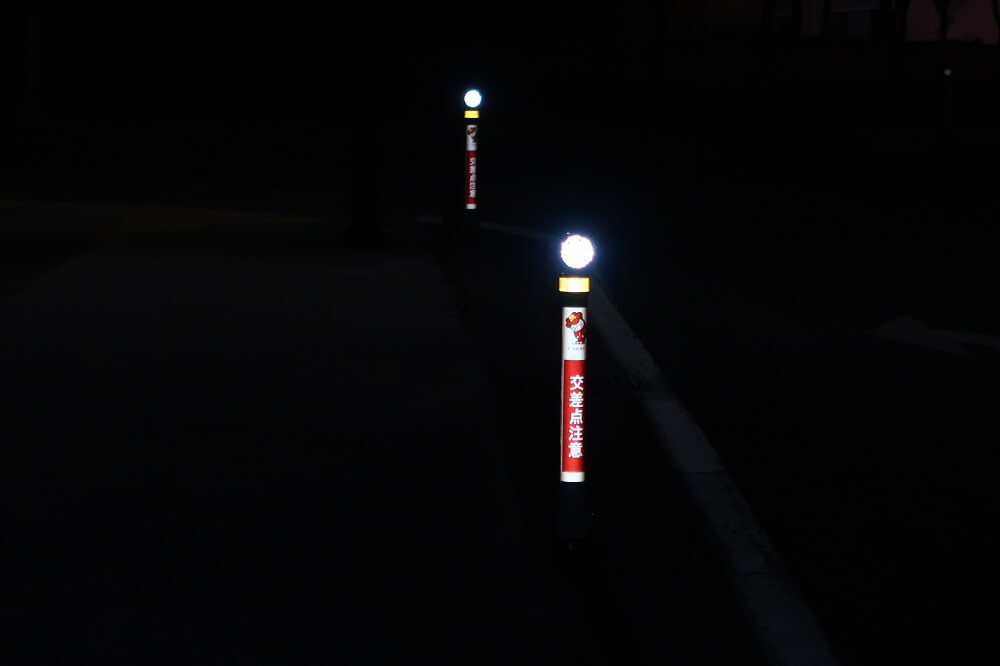

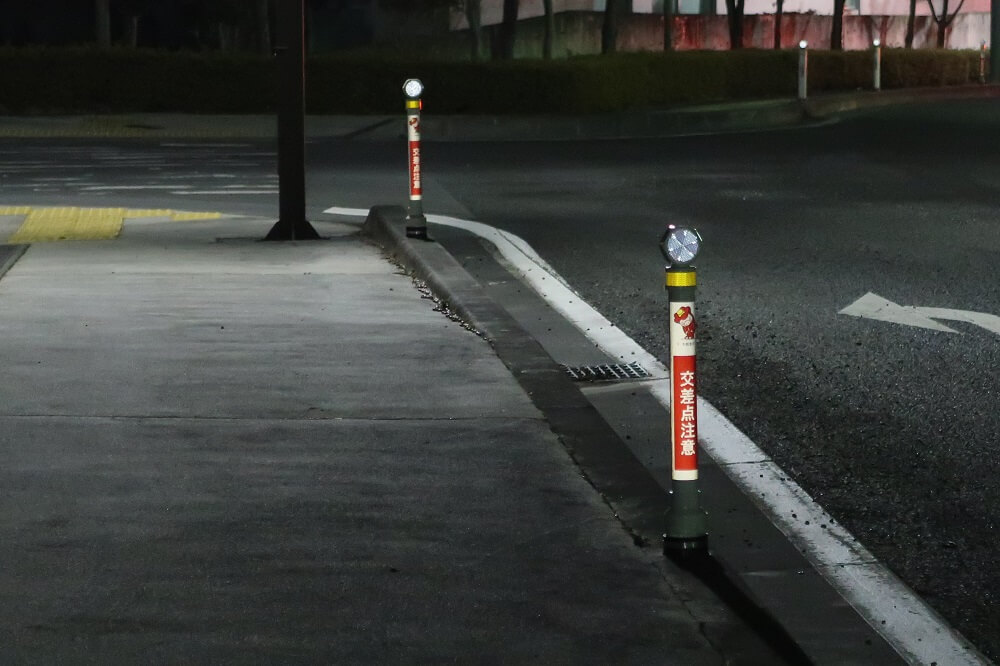

夜間撮影

差込式木製デリネーター 昼間撮影 差込式木製デリネーター 夜間撮影
大船渡市 市道田茂山明神前線 夜間撮影

大船渡市 市道田茂山明神前線 夜間撮影

差込式木製デリネーター 差込式木製デリネーター

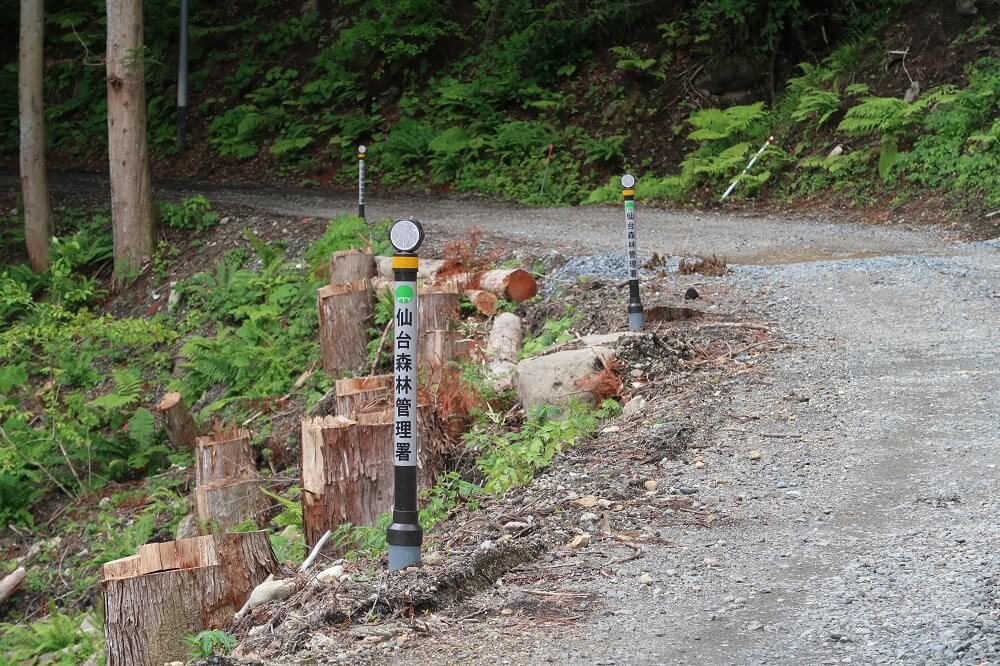

仙台森林管理署 小屋の沢林道

仙台森林管理署 小屋の沢林道

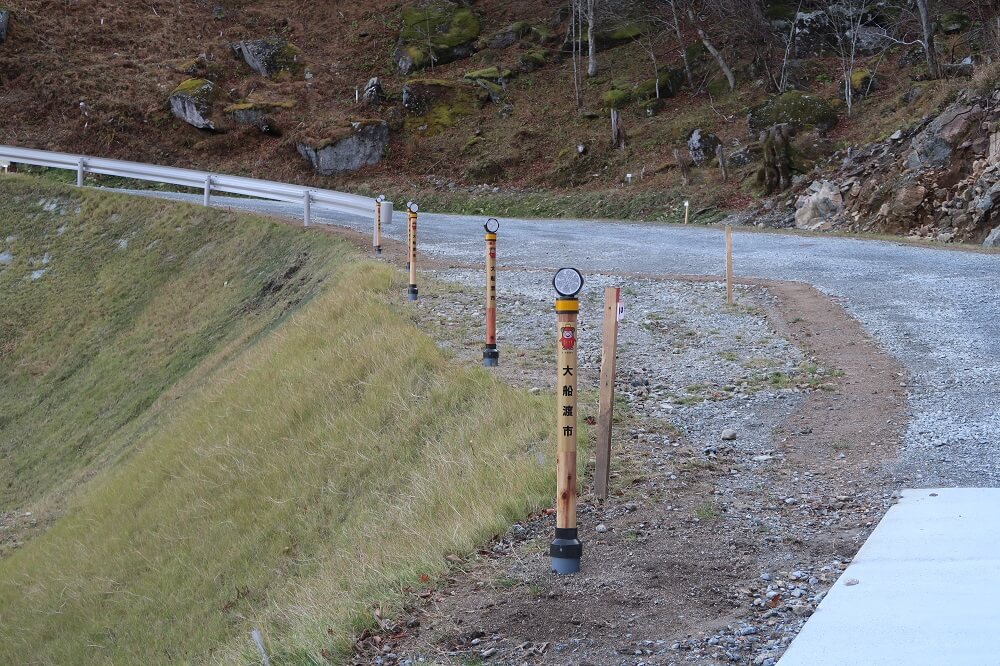

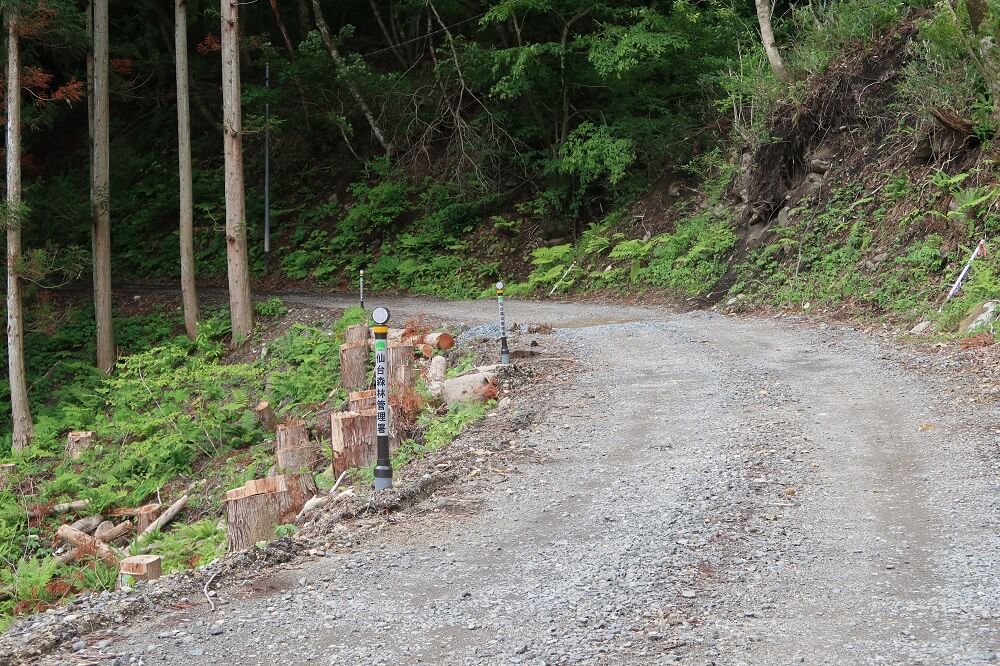

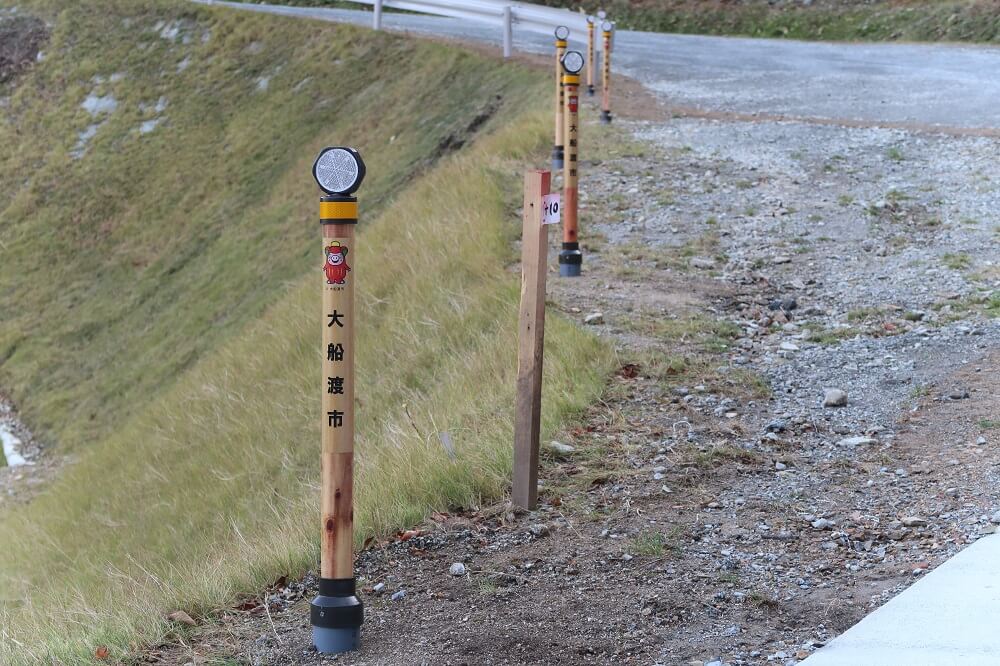

差込式木製デリネーター 森林管理道平根線 差込式木製デリネーター 森林管理道平根線
岩手県(管理:大船渡市) 森林管理道平根線

岩手県(管理:大船渡市) 森林管理道平根線

差込式木製デリネーター 森林管理道平根線 差込式木製デリネーター 森林管理道平根線

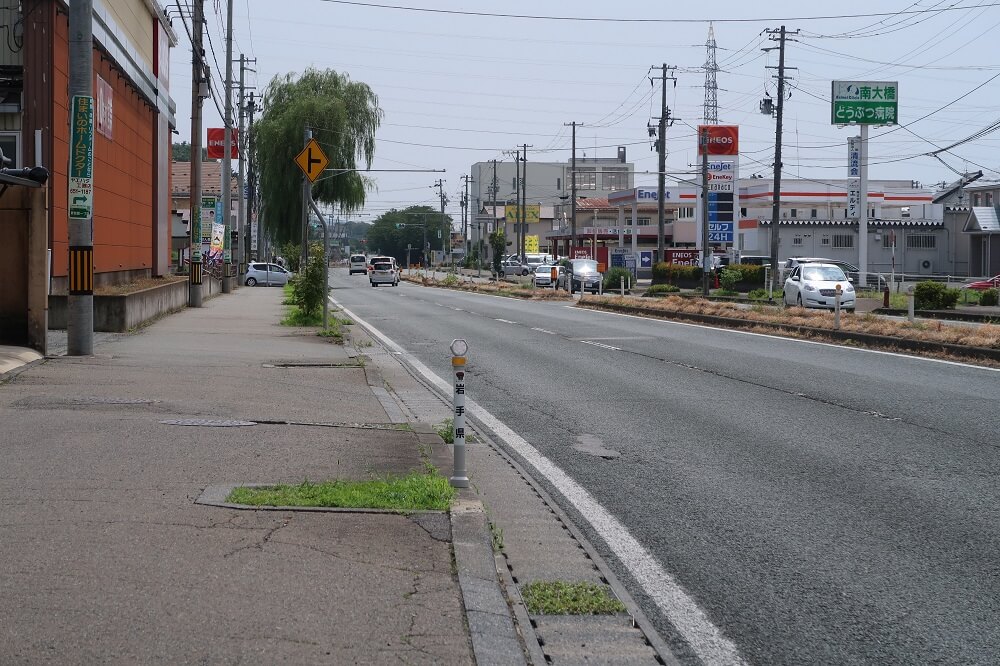

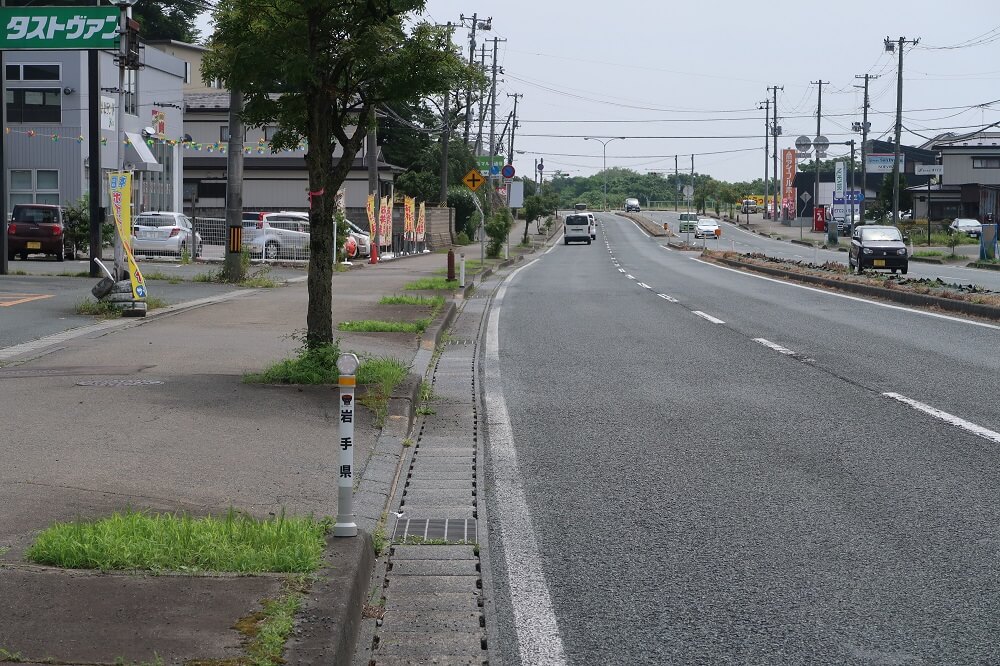

岩手県 国道396号線
(盛岡市東安庭地内)

岩手県 国道396号線
(盛岡市東安庭地内)

差込式木製デリネーター 森林管理道平根線 差込式木製デリネーター 森林管理道平根線

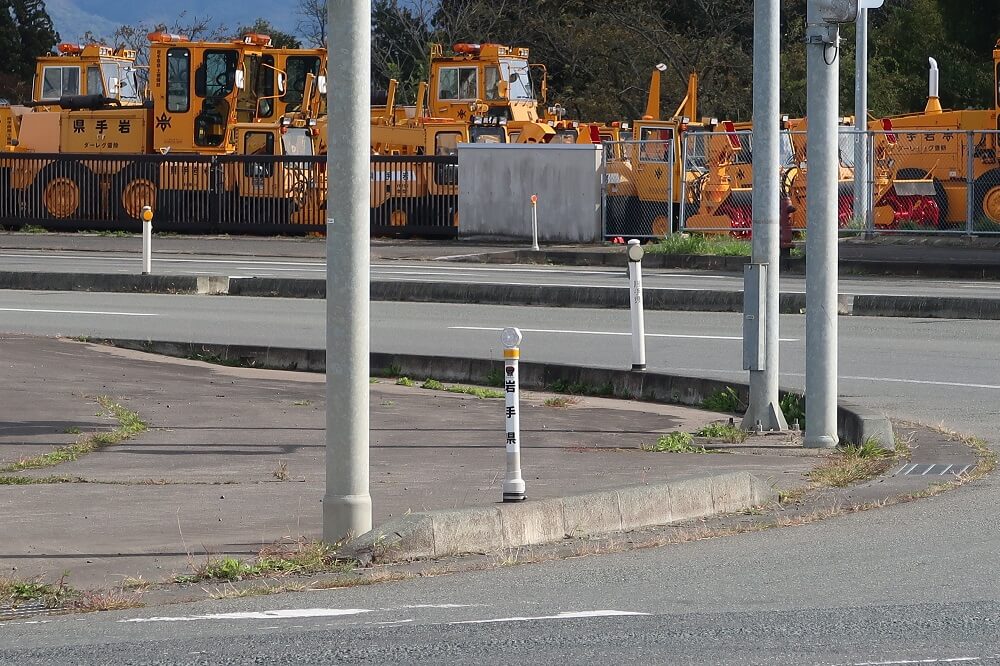

岩手県 県道36号と13号との交差部
(盛岡市湯沢地内)

岩手県 県道36号と13号との交差部
(盛岡市湯沢地内)

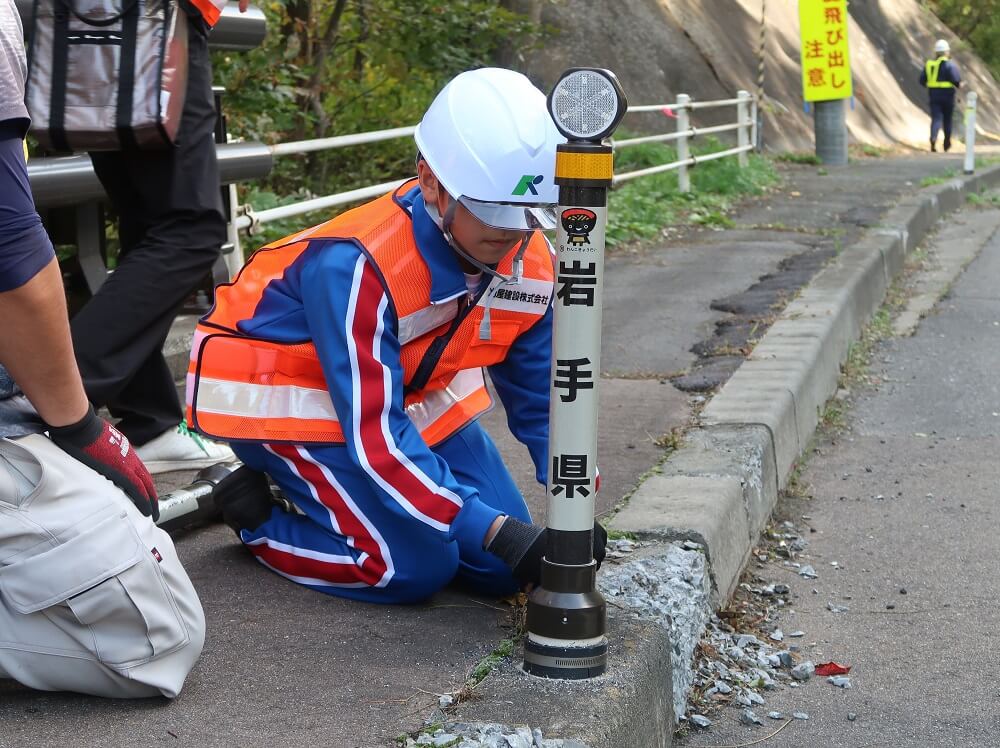

施工方法

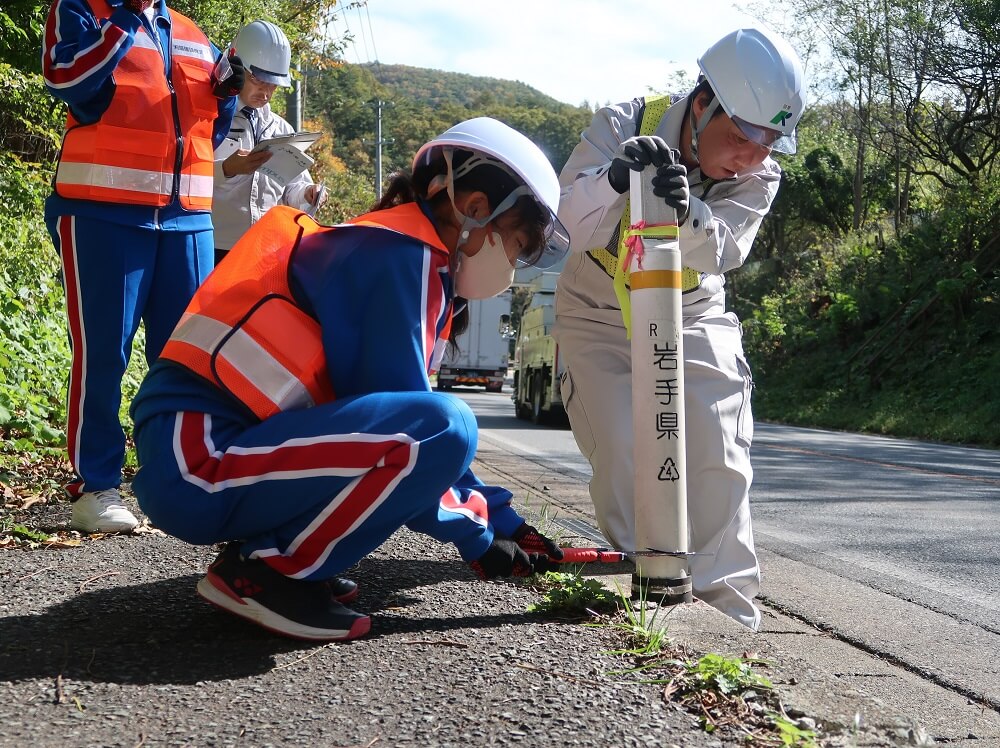

 修繕時の施工は、1.既存のデリネーターをカット⇒2.差し込み⇒3.ビス止め⇒4.完了といった簡単な施工手順で完成となります。


修繕時の施工方法(動画)

※支柱(木部)には、景観色(オフグレー)の塗料が塗布されています。

TOPIC&NEWS


新聞
2023年10月25日環境・社会に貢献する企業(北日本地区)として、弊社の取り組みが紹介されました。詳細はこちら
認定
2023年3月23日『差込式木製デリネーター(M)』が「宮城県グリーン製品」に認定されました。詳細はこちら
新聞
2022年10月17日鉄鋼新聞にて、『差込式木製デリネーター』が「岩手県再生資源利用認定製品」に認定されたことが紹介されました。詳細はこちら
新聞
2022年10月12日産業新聞にて、『差込式木製デリネーター』が「岩手県再生資源利用認定製品」に認定されたことが紹介されました。詳細はこちら
新聞
2022年10月4日日刊岩手建設工業新聞にて、『差込式木製デリネーター』が「岩手県再生資源利用認定製品」に認定されたことが紹介されました。詳細はこちら
認定
2022年9月28日『差込式木製デリネーター』が「岩手県再生資源利用認定製品」に認定されました。詳細はこちら
新聞
2022年6月25日河北新報にて、『差込式木製デリネーター』が紹介されました。
登録
2022年5月18日岩手県内製造建設資材に登録されました。(登録番号:410番)
展示会
2022年4月16日盛岡市子ども科学館で開催されております《科学技術週間 特別展》において、『差込式木製デリネーター』を展示しております。
開催期間:令和4年4月16日(土)~4月24日(日)
新聞
2022年4月6日岩手日報にて、『差込式木製デリネーター』が紹介されました。
新聞
2022年3月18日東海新報にて、『差込式木製デリネーター』が再度紹介されました。
新聞
2022年1月28日東海新報にて、大船渡市主催「モックアップ!気仙」セミナーで『差込式木製デリネーター』を紹介した記事が掲載されました。
セミナー
2022年1月26日大船渡市主催 令和3年度「地元材木製品等研究開発業務」《モックアップ!気仙》セミナーにおいて、『差込式木製デリネーター』を事例紹介として発表させていただきました。
登録
2021年12月14日令和3年3月から意匠出願しておりました「視線誘導標」について、意匠登録されました。
展示会
2021年11月6日岩手県発明協会主催「第57回岩手県発明くふう展」において
《一般の部》で同展最高賞となる「特賞 東北経済産業局長賞」を受賞しました。
新聞
2021年10月18日鉄鋼新聞にて、『差込式木製デリネーター』が紹介されました。
新聞
2021年9月30日岩手建設工業新聞にて、『差込式木製デリネーター』が紹介されました。
新聞
2021年9月23日東海新報にて、『差込式木製デリネーター』が紹介されました。
新聞
2021年9月8日産業新聞にて、『差込式木製デリネーター』が紹介されました。
